V型架
產品分類：V型架、V型塊系列
產品簡介： V型架 —成都洋潤機械有限公司 生產，廠家直銷價格便宜；各類 V型架 ，應有盡有、質量 ；隨時歡迎您前來咨詢V型架，能為您服務是我們的榮幸。V型架銷售熱線：13880507986。主要用于軸類零件的檢驗和劃線。V......
相關產品
產品詳情

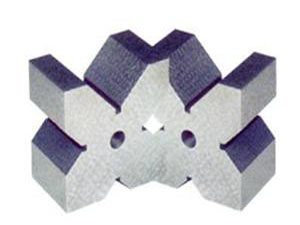

V型架—成都洋潤機械有限公司 生產，廠家直銷價格便宜；各類V型架，應有盡有、質量 ；隨時歡迎您前來咨詢V型架，能為您服務是我們的榮幸。V型架銷售熱線：13880507986。主要用于軸類零件的檢驗和劃線。V型架的用途：是用來支承軸類、管類、套管類等圓柱形工件，使工件軸心線平行于本臺工作面，以便找正和劃線的工具。我公司生產的V型架的標準：按 家GB4972-85標準制造，一般都成對供應，是一個四棱體，四個工作面上或四個尺寸不同的90度的槽。
V型架的規格：
|
規格 |
工作面平面度 |
V型槽對底面平行度 |
V型槽對側面平行度 |
V型槽對兩側面對稱度 |
V型槽對端面的垂直度 |
|||||||||||
|
精度等級 |
||||||||||||||||
|
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
0級 |
1級 |
2級 |
||
|
I型 |
35×35×30 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
|
60×60×50 |
1 |
2 |
3 |
2.5 |
5 |
10 |
2.5 |
5 |
10 |
5 |
10 |
20 |
5 |
5 |
10 |
|
|
105×105×100 |
1.5 |
3 |
5 |
4 |
8 |
15 |
4 |
8 |
15 |
8 |
16 |
30 |
8 |
8 |
15 |
|
|
II型 |
100×100×65 |
|
|
|
|
10 |
20 |
|
10 |
20 |
|
20 |
40 |
|
|
|
|
150×150×80 |
|
|
|
|
15 |
25 |
|
15 |
25 |
|
30 |
50 |
|
|
|
|
|
200×200×90 |
|
|
|
|
15 |
25 |
|
15 |
25 |
|
30 |
50 |
|
|
|
|
|
300×300×120 |
|
|
|
|
20 |
30 |
|
20 |
30 |
|
40 |
60 |
|
|
|
|
